Utilidades de curva

Como a janela funciona

Sete abas — Aparar área, Converter, Analisar, Modificar, Extrair, Adicionar e Util —, e em cada uma delas uma lista de botões de opção azuis. Os botões são mutuamente exclusivos entre todas as abas: marcar um desmarca o que estava marcado em qualquer outra. Ao abrir, nenhum está marcado.

O Ok (2) executa a opção marcada e sempre na mesma ordem:

1. A janela se esconde.
2. Se a operação não faz a sua própria seleção, o CAD pede Select objects. Nada selecionado encerra a passada — em silêncio, sem aviso (veja Notas).
3. Abre-se o grupo de desfazer, a operação roda, o grupo se fecha. Fora do AutoCAD não há agrupamento: cada entidade desenhada ou apagada vira um passo próprio de desfazer.
4. A janela reaparece.

Oito operações fazem a própria seleção antes de tudo: as duas de aparar área, Converter 3D para 2D (17), Afastar todos (29), Remover vértices retos redundantes (31), Hachura até os contornos (12), Selecionar entidades cuja geometria a toca (40), Número de vértices (41) e União (43).

A caixa Deletar entradas (1) do rodapé, marcada de fábrica, não vale para todas as operações: ela só é lida por Curva com espessura para contorno (10), Afastar todos (29) e Hachura sólida (37). Muitas outras apagam as entidades de origem sempre, e algumas nunca apagam — a tabela ao fim da página resume isso.

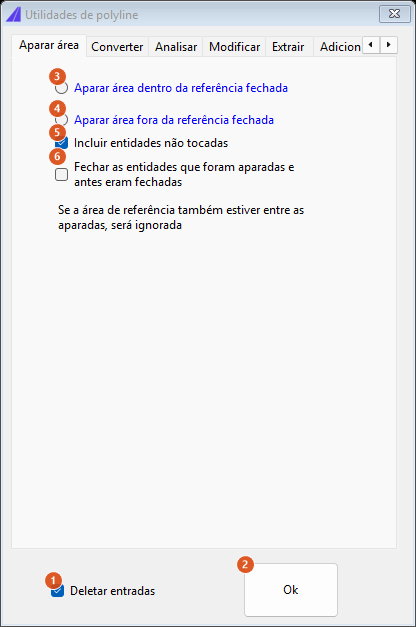

Aba Aparar área

O aviso Se a área de referência também estiver entre as aparadas, será ignorada é literal: o contorno é comparado com cada entidade da seleção e pulado quando coincide.

Fluxo de trabalho

1. Marque (3) ou (4) e clique Ok.
2. Na primeira vez de cada sessão aparece um lembrete explicando a ordem das duas seleções.
3. Select 1 EDGE, and then after ent's to be trimmed… — escolha o contorno, uma curva só.
4. Select objects — escolha o que será aparado. Acima de 1000 entidades o comando pede confirmação, informando quantas são.
5. Os pedaços que sobram são desenhados e as entidades de origem são apagadas, marcada ou não a caixa Deletar entradas (1).

Três casos em que o aparo simplesmente devolve o desenho como estava, sem avisar: um contorno que é uma linha reta só (uma reta não delimita área), um contorno que se autointersecta, e um contorno inválido.

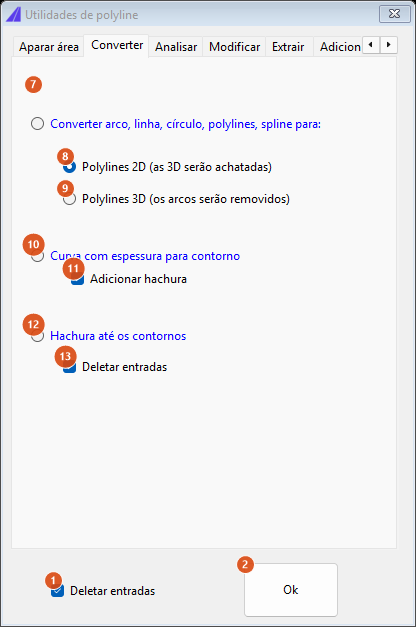

Aba Converter

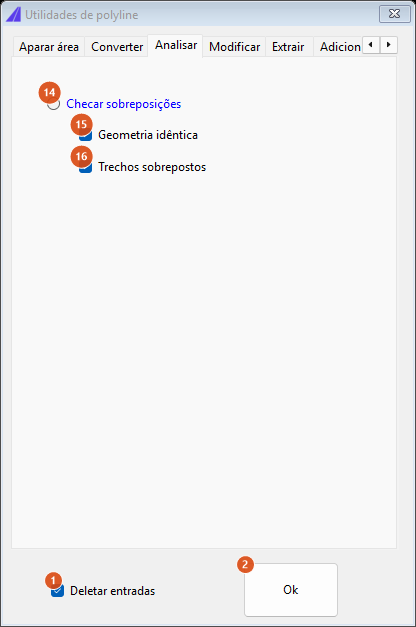

Aba Analisar

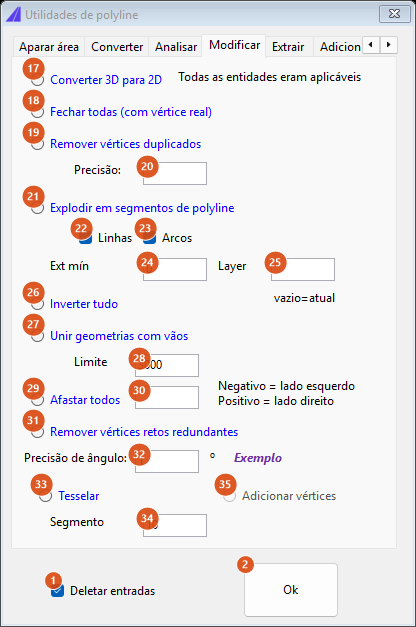

Aba Modificar

É a aba grande — doze operações, cada uma com os seus campos.

O link Exemplo, ao lado da precisão de ângulo, baixa e abre sample-polylines-vertex-optimization.dwg do CapServer depois de pedir confirmação. Só no AutoCAD.

Afastar todos (29) merece uma nota à parte: ele usa o offset do próprio CAD e, ao contrário do CAPCAD_OFFSET, não cai no offset do próprio CapCad quando o CAD recusa — cada recusa vira uma mensagem, e no fim aparece o total de falhas. Cada curva nova herda as propriedades (layer, cor, tipo de linha) daquela que a gerou.

Aba Extrair

É a única operação liberada sem licença: quando não há licença válida, a janela abre com todas as opções desabilitadas, esta em azul, e um aviso explicando isso.

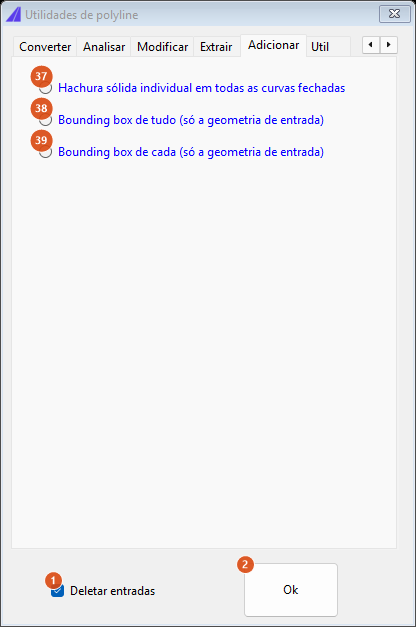

Aba Adicionar

Nos dois casos de bounding box as originais ficam.

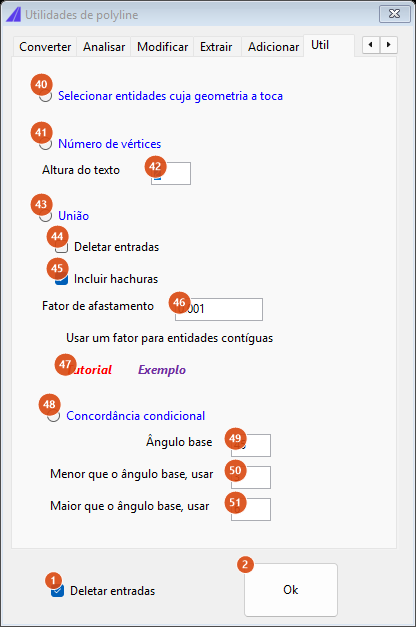

Aba Util

O link Exemplo, ao lado de Tutorial, baixa e abre sample-polylines-union-all.dwg.

O rodapé

Quem apaga a entidade de origem

Lembrado entre sessões

Nada. A janela não grava nenhuma preferência: a cada CAPCAD_CURVE_TOOLS a aba volta a ser Aparar área, nenhuma opção fica marcada e todos os campos voltam aos valores de fábrica (0, 3000, 1, 10, 2, 0.001, 45, 3, 6). A janela é de instância única, então rodar o comando de novo apenas traz de volta a que já estava aberta — com o que você tinha digitado nela.

Notas

• Onze operações só funcionam no AutoCAD. Nos demais CADs a janela abre normalmente e essas operações respondem … is not available on this CAD host yet: polylines 3D (9), adicionar hachura (11), hachura até os contornos (12), checar sobreposições (14), converter 3D para 2D (17), hachura sólida (37), selecionar por toque (40), número de vértices (41), união (43) e os dois links Exemplo. Afastar todos (29) funciona nos cinco, mas fora do AutoCAD usa o offset do próprio CapCad.
• "Incluir entidades não tocadas" (5) apaga, não guarda. Marcada — o padrão —, ela manda apagar também as entidades que estão inteiras na zona de remoção sem nunca cruzar o contorno. Se a intenção for preservar essas entidades, desmarque a caixa.
• A caixa "Deletar entradas" do rodapé (1) governa três operações, não vinte e três. As demais decidem sozinhas, e várias apagam sempre. Confira a tabela acima antes de rodar uma operação num desenho que você não pode refazer.
• Sem seleção, o Ok não diz nada. Se você apertar Enter na hora de Select objects sem escolher nada, a janela volta e nada acontece — não há mensagem.
• Sem opção marcada, o Ok pede a seleção e devolve a janela. Como nenhum botão vem marcado, o primeiro Ok de uma sessão nova só pede Select objects e devolve a janela. Marque a operação antes.
• A etiqueta Todas as entidades eram aplicáveis, na aba Modificar, é um texto fixo que aparece sempre, mesmo antes de qualquer operação.
• O campo Layer (25) cria a layer com o nome exatamente como você digitar, sem o prefixo do estilo, sem a cor e sem o tipo de linha que o papel teria. Para obter a layer certa, crie-a antes em Padrões do Desenho (veja Ferramentas de layer) e cole aqui o nome que aparece lá na coluna Layer CAD.
• O offset de Afastar todos (29) tem o sinal contrário ao do assistente de offset. Aqui, positivo vai para a direita do sentido de percurso; no Assistente de Offset e no Offset Variável o positivo vai para a esquerda.
• O aparo por área não apara auto-interseções: um contorno côncavo pode produzir laços. Confira o resultado.
• Vários avisos saem em inglês mesmo com a interface em português — Select 1 EDGE, and then after ent's to be trimmed…, Select objects, e as mensagens de indisponibilidade nos outros CADs.
• O botão do ribbon está rotulado Polyline Utils. É a dica de ferramenta que traz o nome real, Curve Utilities. Ele fica no botão dividido Geometry, ao lado do Assistente de curva única e do Offset Variável.

Veja também

• Ferramentas de polyline e segmentos — as mesmas famílias de operação, mas uma curva por vez, pela linha de comando.
• Desenhar e modificar — CAPCAD_AREA_TRIM, que é a aba Aparar área sem janela e sem opções.
• Assistente de curva única — concordâncias, chanfros e tangência vértice a vértice.
• Offsets e afastamentos — o offset simples, o assistente e o offset variável.
• Eliminar vértices redundantes de uma polyline — a receita curta da operação 31.
