Ferramentas de layer

Duas janelas, papéis diferentes

Padrões do Desenho é a vitrine do catálogo: mostra os papéis de layer e cria os que você quiser, com as propriedades que o estilo ativo mandou. É a janela para começar um desenho no padrão certo.

Ferramentas de layer é a faxina: apaga conteúdo escondido, copia nome de layer e converte layers em lote. É a janela para arrumar um desenho que já existe — inclusive um que veio de fora.

Nenhuma das duas depende de eixo nem de projeto ativo; as duas dependem do estilo, porque é ele que resolve os nomes e as cores.

Padrões do Desenho

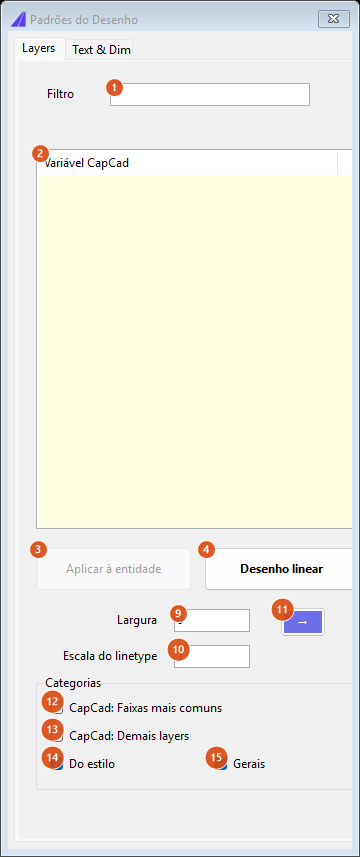

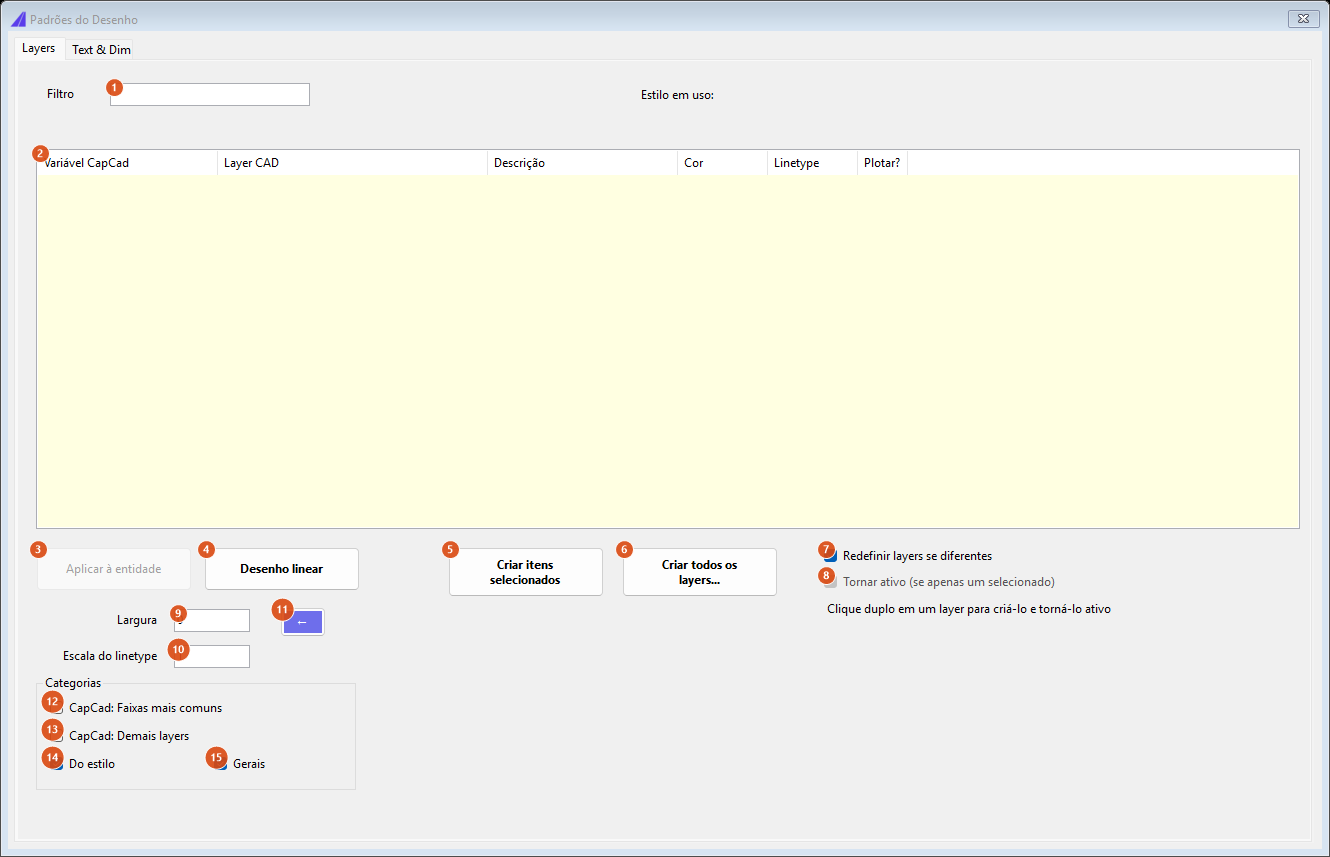

CAPCAD_LAYER_ASSISTANT abre a janela larga; CAPCAD_LAYER_ASSISTANT_GENERAL abre a mesma janela estreita. É a única diferença entre os dois comandos: a janela é uma só, não modal e única — rodar o outro comando com ela aberta apenas a redimensiona e a traz para a frente.

O botão → / ← (11) alterna entre as duas larguras a qualquer momento, então nada fica inacessível: o comando escolhe apenas com qual delas a janela abre.

Controles

O rótulo Estilo em uso (só no modo largo, à direita do filtro) mostra o nome do estilo que resolveu a lista; sem estilo definido, mostra capcad.default.

As colunas da lista

A lista traz os papéis que o catálogo resolve sozinho, a partir apenas da ação de criação: são 156 dos 187. Os 31 restantes descrevem uma família, e não um layer — precisam de um sufixo, de um complemento ou do nome de uma feição para existir (GIS_, SUFFIX_IMP, CAPSIGN_TEXT_, ALIGNMENT_CURVAS_, EIXO_PREFIX_, DEFENSA_TERMINAL…) — e por isso não aparecem.

A aba Text & Dim (padrões de texto e cota) não está disponível nesta versão; a própria aba avisa isso.

Fluxo de trabalho

1. Defina o estilo do projeto antes — é ele que decide os nomes e as cores que a lista vai mostrar.
2. Rode CAPCAD_LAYER_ASSISTANT.
3. Digite no Filtro (1) o que procura: ZPA, SINA_VERT, DEFENSA, zebrado…
4. Selecione as linhas que quer (Ctrl e Shift funcionam) e clique em Criar itens selecionados (5). Para criar tudo o que o filtro deixou na tela, use Criar todos os layers… (6) e confirme.
5. Para trabalhar em um layer específico, dê clique duplo nele: o layer é criado e vira o corrente.

A linha de comando informa quantos layers foram criados ou atualizados.

Ferramentas de layer

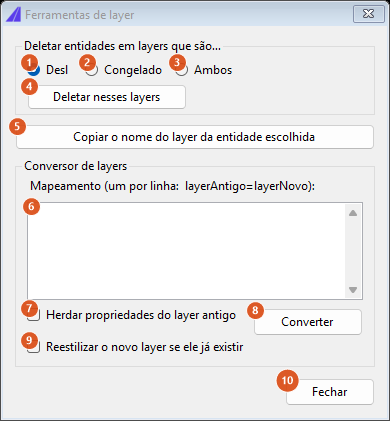

CAPCAD_LAYER_MANAGER abre uma janela modal com três ferramentas independentes.

Apagar o conteúdo de layers escondidos

É a faxina clássica de um desenho recebido de terceiros: o que está desligado ou congelado costuma ser resto de versões antigas, mas continua pesando no arquivo e reaparecendo quando alguém liga a camada.

Duas coisas que o comando não faz, e que vale saber:

• não apaga a camada, só o que está dentro dela — depois de rodar, use o PURGE do CAD se quiser eliminar as camadas vazias;
• destrava as camadas que entram no alvo e não as trava de volta no fim.

Copiar o nome do layer

Serve justamente para alimentar o conversor logo abaixo: clique numa entidade e cole o nome na coluna da esquerda do mapeamento.

Conversor de layers

Cada linha do campo (6) é um par. O separador preferido é o =; se a linha não tiver =, o comando aceita uma tabulação e, por último, uma vírgula — o que permite colar duas colunas vindas de uma planilha. O nome antigo é comparado sem distinguir maiúsculas; linhas em branco e linhas sem separador são ignoradas.

SINALIZACAO_VELHA=SINA_HOR_BR_LMS2
LINHAS AMARELAS=SINA_HOR_AM_LFO3
EIXO ANTIGO=EIXO

Antes de mover qualquer entidade, o comando cria todas as camadas de destino. Depois percorre o model space e troca o layer de cada entidade cujo nome atual esteja na coluna da esquerda. O rodapé informa quantas entidades mudaram e quantos pares foram usados.

O nome digitado vale como digitado. Esta é uma das exceções documentadas em Layers e o catálogo de layers: o layer de destino é criado pelo nome que você escreveu, e não resolvido pelo catálogo. Escrever SINA_HOR_BR_ZPA aqui cria uma camada com esse nome, mas sem a cor, o tipo de linha e a plotagem que o papel teria — e sem o prefixo do estilo. Para obter o layer certo com as propriedades certas, crie-o antes em Padrões do Desenho e depois converta para o nome que aparece ali na coluna Layer CAD.

Destravar todas as layers

CAPCAD_LAYER_UNLOCK_ALL não abre janela nem pede seleção: destrava todas as camadas travadas do desenho, inclusive a 0, e informa na linha de comando quantas foram destravadas. Não liga camadas desligadas nem descongela nada — trava é só trava.

Lembrado entre sessões

Nada. Nenhuma das duas janelas grava as suas opções nas preferências: o filtro volta vazio, Redefinir layers se diferentes e Tornar ativo voltam marcados, o alvo do apagador volta a Desl e o campo de mapeamento volta vazio a cada execução.

Notas

• Só model space. Tanto o apagador quanto o conversor percorrem apenas o model space. Entidades em paper space, dentro de definições de bloco ou dentro de xrefs não são tocadas.
• Seis caixas não estão disponíveis nesta versão. Faixas mais comuns, Demais layers, Do estilo e Gerais não filtram nada; Herdar propriedades e Reestilizar não influenciam a conversão.
• Um nome de layer inválido derruba a conversão inteira. O comando remove os caracteres proibidos ao criar a camada, mas atribui às entidades o nome como você digitou — então um <, um * ou dois-pontos no destino faz a conversão falhar em bloco, com o erro no rodapé. Use nomes que o CAD aceite.
• Criar não é o mesmo que redefinir. Com (7) desmarcado, um layer que já existe no desenho é apenas descongelado e ligado; as propriedades que alguém ajustou à mão são preservadas. É o modo seguro para desenhos de terceiros.
• Algumas mensagens ainda saem em inglês, mesmo com a interface em português: a confirmação de Criar todos os layers…, o resumo na linha de comando e as mensagens de rodapé da janela de ferramentas.
• Só o clique duplo torna o layer corrente. É a dica escrita na própria janela; a caixa Tornar ativo não muda o efeito dos dois botões de criar.

Veja também

• Layers e o catálogo de layers — a gramática dos nomes, o que o catálogo resolve e por que os comandos nunca digitam um layer.
• Estilos — quem renomeia, recolore e prefixa cada papel.
• Tipos de linha — o outro lado da aparência do layer: carregar, criar e identificar tracejados.
• Editor e explorador de estilos — a aba Layers do editor e a checagem QA: comparar com DWG.
