Blocos, atributos e posicionamento relativo

O que faz

CAPCAD_BLOCK_TOOLS — utilidades de blocos

Abre o formulário Utilidades de blocos já na aba Exportar. É o mesmo formulário de CAPCAD_BATCH_BLOCK, que o abre na aba Inserir — essa aba está documentada em Inserção em lote e não se repete aqui.

O formulário é não modal e há uma única instância por sessão: rodar o comando de novo traz a janela para a frente na aba pedida, com tudo o que você já tinha digitado. Ao abrir pela primeira vez, a lista de blocos e a lista do bloco substituto são preenchidas com as definições do desenho, e o campo de caminho recebe a pasta do desenho atual.

A numeração dos controles é contínua entre as abas: um número identifica o mesmo controle em todas as imagens desta seção.

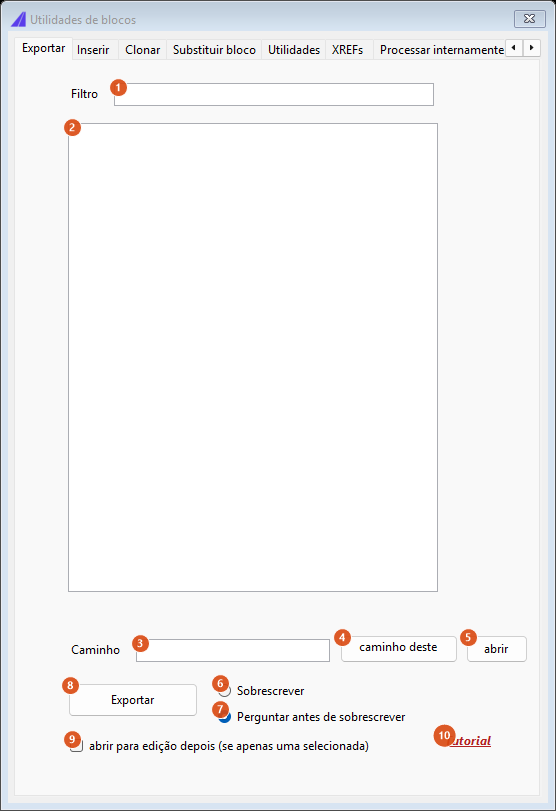

Aba Exportar — a biblioteca que o desenho virou

A lista aparece vazia fora do CAD: ela é preenchida com as definições do desenho ativo.

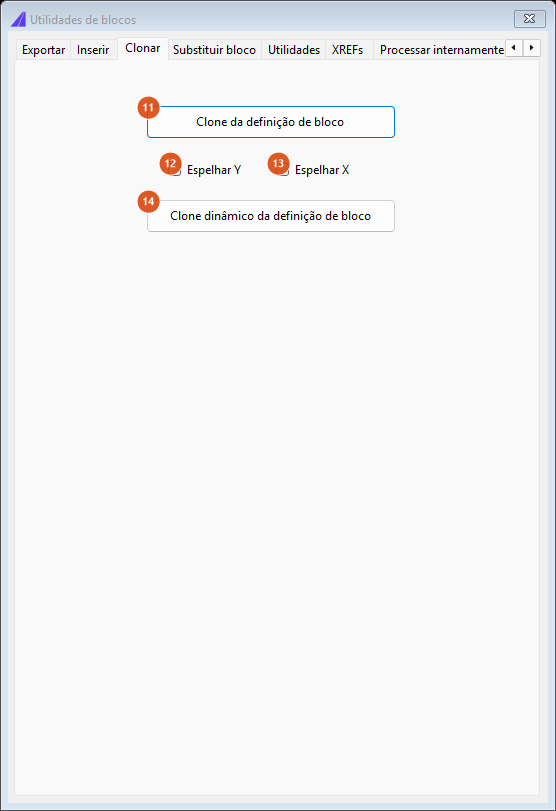

Aba Clonar — copiar uma definição

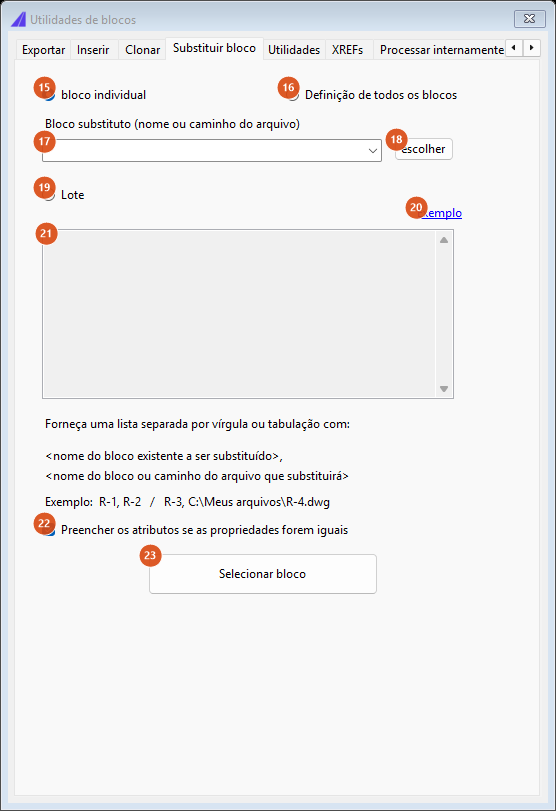

Aba Substituir bloco — trocar uma definição por outra

O quadro de lote (21) só fica habilitado com Lote (19) marcado; nos outros dois modos quem vale é a linha do bloco substituto (17, 18).

O bloco substituto entra sempre no mesmo ponto de inserção, giro, escala e layer do que saiu. Um bloco substituto que não exista nem no desenho nem como arquivo devolve Block file to be inserted not found, e trocar um bloco por ele mesmo devolve o aviso de que os dois nomes são iguais.

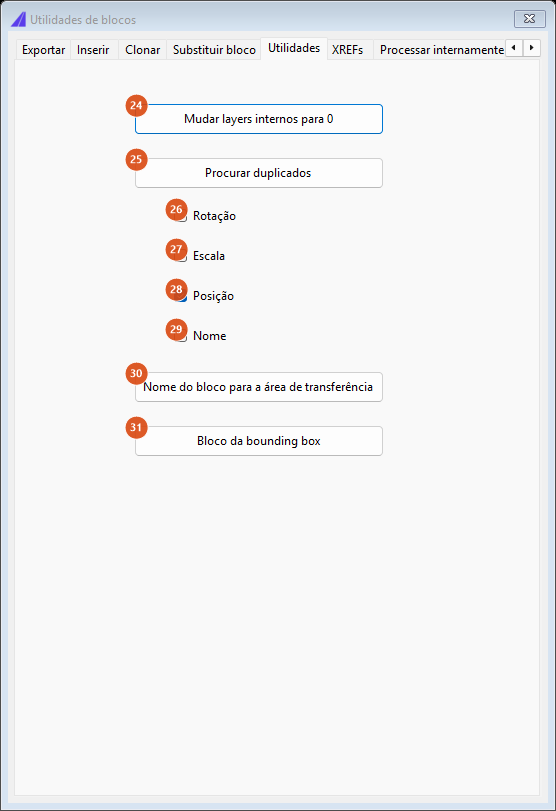

Aba Utilidades

Aba XREFs

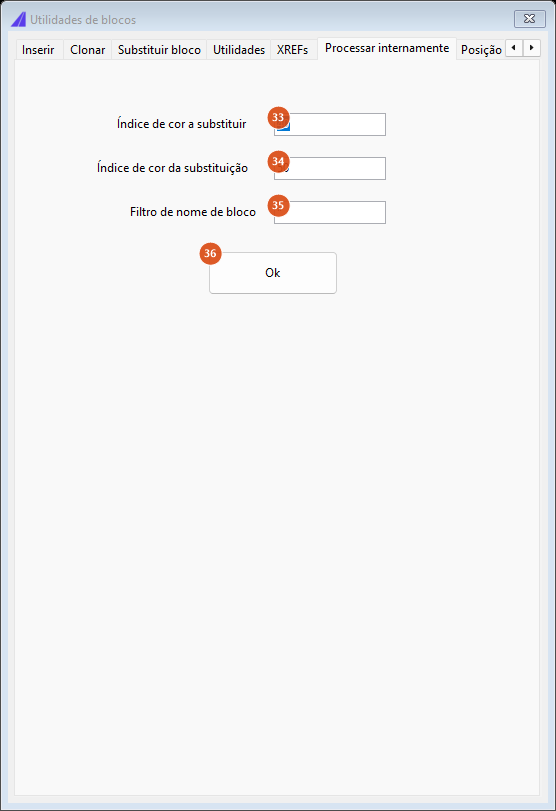

Aba Processar internamente — trocar uma cor dentro dos blocos

Apesar do rótulo genérico, só as hachuras dentro das definições que casam com o filtro são recoloridas. Nenhuma outra entidade é tocada.

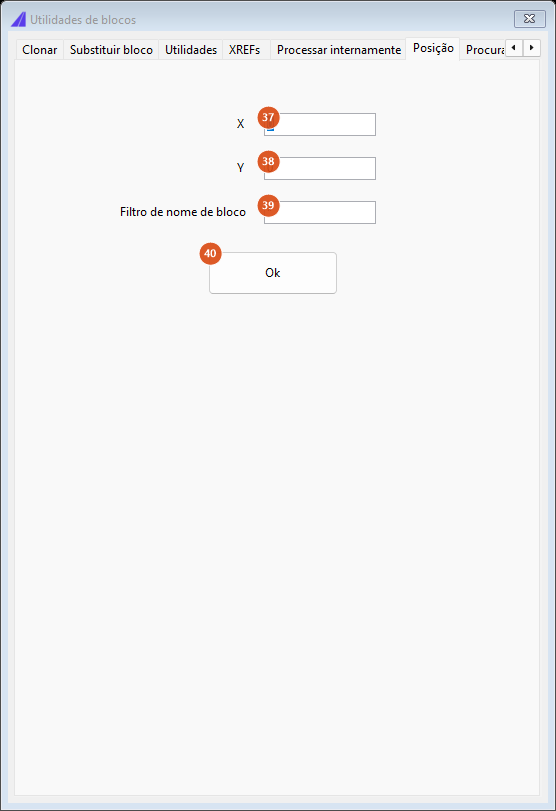

Aba Posição — levar blocos a um ponto

Todos os blocos selecionados vão para o mesmo ponto — eles ficam empilhados. É um comando de arrumação, não de distribuição.

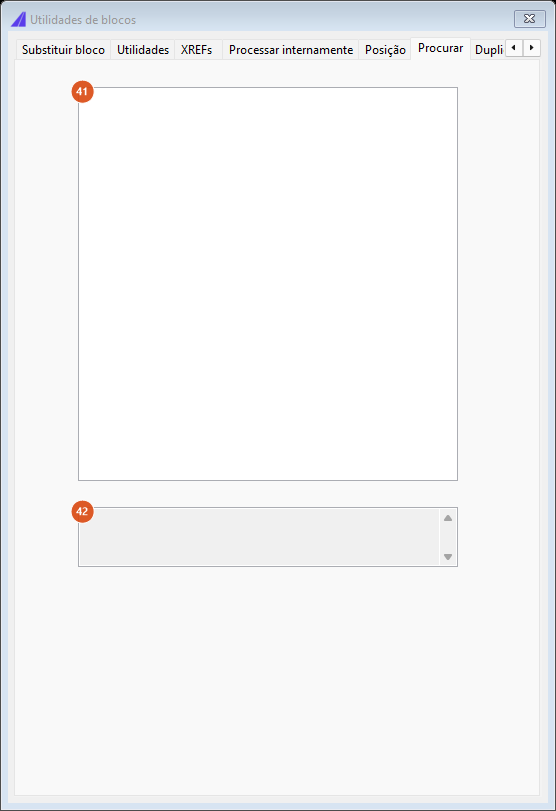

Aba Procurar — o resultado da busca de duplicados

Aba Duplicados

Duas referências são consideradas duplicadas quando coincidem em nome efetivo do bloco, ponto de inserção (X, Y e Z), giro e escala em X e Y, tudo arredondado a quatro casas decimais. Só o model space é varrido.

CAPCAD_BLOCK_LOAD — carregar uma definição da biblioteca

Comando de diagnóstico, sem botão de ribbon e sem formulário. Ele pergunta Block name to load: na linha de comando e traz a definição do bloco para o desenho — sem inserir nada. O .dwg final do nome pode ser digitado ou não.

A procura segue a mesma ordem de pastas que a Biblioteca Viária e a inserção em lote usam:

1. definição já presente no desenho;
2. pasta Support\Dwg instalada com o CapCad;
3. pasta de inscrições no pavimento do projeto;
4. a subpasta viario dela;
5. pasta de biblioteca do projeto;
6. a subpasta viario dela;
7. as subpastas imediatas da pasta de biblioteca.

O .dwg encontrado é importado como definição de bloco de mesmo nome, com as unidades travadas em metros. A linha de comando responde Loaded '<nome>' from: <caminho> — ou Loaded '<nome>' from: (already in drawing) quando a definição já existia, ou Block '<nome>' not found in any project folder.

É a maneira mais direta de descobrir de qual pasta um bloco está vindo quando duas pastas da biblioteca têm arquivos de mesmo nome.

CAPCAD_BLOCK_ATTRIBUTE_EDIT — Cap Atributos

O formulário é modal: enquanto ele está aberto o desenho não aceita comandos. Ao pedir o bloco ele se esconde e volta sozinho.

A linha de baixo é a barra de estado: ela mostra quantos atributos o bloco tem, ou quantos atributos foram gravados em quantos blocos.

Atributos constantes não aparecem na grade — eles fazem parte da definição e não têm valor por referência.

Não disponíveis nesta versão: as listas de valores vindas do CapCloud, a cópia de atributos entre blocos, o "aplicar a todos os blocos" de qualquer nome e o gerenciador de revisões.

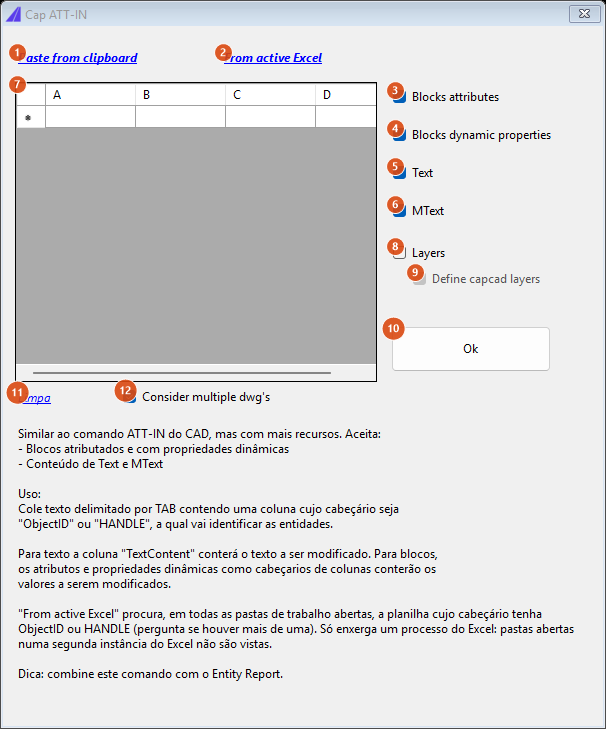

CAPCAD_BLOCK_ATTRIBUTE_IMPORT — Cap ATT-IN

O texto explicativo dentro do formulário é a documentação de origem do comando; a tabela abaixo detalha cada controle.

O comando faz o caminho inverso do relatório de entidades: você exporta, edita no Excel e devolve. A tabela é texto separado por tabulação, com uma linha de cabeçalho obrigatória.

Como a tabela é lida

• Uma coluna do cabeçalho tem de se chamar ObjectID ou HANDLE — é ela que identifica a entidade. Sem essa coluna, nada é aplicado.
• A coluna TextContent carrega o texto de um Text ou MText.
• A coluna DWG diz a que desenho a linha pertence (ver o controle 12).
• Todas as demais colunas são lidas como tag de atributo ou como nome de propriedade de bloco dinâmico. É o cabeçalho que decide: uma coluna chamada KM alimenta o atributo KM.
• Linhas sem valor na coluna-chave são descartadas em silêncio.

Controles

O formulário é não modal e há uma única instância por sessão.

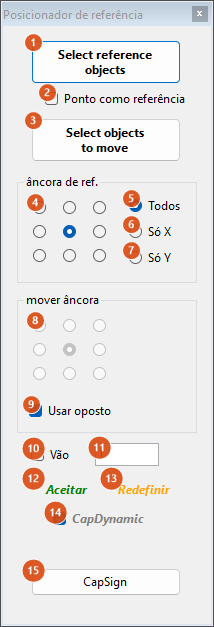

CAPCAD_REFERENCE_PLACER — posicionador de referência

Os números 4 e 8 marcam as grades 3×3 inteiras, não a célula em que o balão está. A grade de baixo aparece esmaecida porque Usar oposto (9) vem marcado.

Ele alinha uma seleção ("objetos a mover") contra uma referência, pela caixa envolvente de cada uma: você escolhe um ponto de ancoragem na caixa da referência, um ponto de ancoragem na caixa do que vai se mover, e os dois pontos passam a coincidir.

O fluxo

1. Select reference objects (1) — a referência. Com Ponto como referência (2) marcado, o botão passa a pedir um clique em vez de uma seleção, e a "caixa" da referência vira um quadrado microscópico em volta do ponto.
2. Select objects to move (3) — o que vai se deslocar. Um ok aparece ao lado de cada botão quando a seleção foi feita: azul o da referência, laranja o dos objetos a mover — as mesmas cores dos retângulos desenhados no desenho.
3. Escolha as âncoras (4 e 8), o eixo (5, 6, 7) e o vão (10, 11). Com CapDynamic (14) ligado, cada mudança já reposiciona a seleção no desenho.
4. Aceitar (12) quando estiver bom.

Controles

As caixas desenhadas

Depois de cada posicionamento, o comando desenha no model space, na layer corrente:

• a caixa envolvente da referência em azul (mais um POINT azul, no modo de ponto);
• a caixa envolvente do que se moveu em laranja.

As anteriores são apagadas antes de cada redesenho, e todas somem ao clicar em Aceitar, em Redefinir ou ao fechar o formulário. São entidades comuns do desenho — se o CAD fechar com o formulário aberto, elas ficam.

O que fica guardado entre sessões

• CAPCAD_REFERENCE_PLACER guarda, nas preferências do usuário, o valor do vão e se a caixa Vão estava marcada. A gravação acontece ao fechar o formulário. As âncoras, o eixo, Usar oposto e CapDynamic voltam sempre aos valores de fábrica.
• CAPCAD_BLOCK_TOOLS, CAPCAD_BLOCK_ATTRIBUTE_EDIT, CAPCAD_BLOCK_ATTRIBUTE_IMPORT e CAPCAD_BLOCK_LOAD não guardam nada. Enquanto a sessão dura, porém, os formulários não modais mantêm o que você digitou.

Notas

• Onde o CA funciona. O atalho CA para CAPCAD_BLOCK_ATTRIBUTE_EDIT existe no acad.pgp brasileiro; nas listas de atalhos em inglês e espanhol ele não foi incluído.
• Prefira HANDLE a ObjectID no Cap ATT-IN. O handle é gravado no arquivo e vale para sempre; o ObjectID é o ponteiro da entidade naquela sessão. Uma planilha exportada, salva e reaberta depois de fechar o desenho tem ObjectID inválidos, e as linhas passam a apontar para entidades erradas ou para nada.
• A caixa Define capcad layers cria a layer, mas não a estiliza. A layer nasce com as propriedades padrão do CAD. E, quando o CapCad está rodando em outro idioma, a layer criada recebe o nome traduzido enquanto a entidade não muda de layer, sem aviso. Use nomes de layer que já existam no desenho.
• O Cap ATT-IN não diz o que não conseguiu fazer. Ele conta as entidades alteradas e as chaves não encontradas; uma coluna com nome de tag que o bloco não tem, ou um valor que a propriedade dinâmica recusa, é ignorado em silêncio.
• O clone dinâmico (14) aceita bloco não dinâmico. Ele não confere se a referência escolhida é dinâmica: num bloco comum, ele simplesmente cria uma cópia da definição chamada <nome>_static, troca a referência por ela e apaga a original. Confira o que escolheu.
• As caixas de critério de duplicidade (26–29) não têm efeito. A chave é sempre nome + posição + giro + escala, a quatro casas. Marcar ou desmarcar não muda o resultado.
• Procurar e deletar não mostra o que apagou. O botão 44 informa só a contagem. Rode o 43 antes, leia a lista da aba Procurar, e só então apague.
• "Só polyline" e "só hachura". Mudar layers internos para 0 (24) mexe só em polylines e Processar internamente (36) só em hachuras, apesar dos rótulos genéricos.
• A aba Posição empilha, não distribui. Todas as referências selecionadas vão para o mesmo X/Y (37, 38), e o filtro de nome (39) não tem efeito.
• O posicionador não desfaz. Aceitar e Redefinir fazem exatamente a mesma coisa: limpam os retângulos e soltam a seleção. Os objetos permanecem onde o último cálculo os colocou. O caminho de volta é o U do CAD.
• Nos outros CADs o posicionador é um pouco menor. No BricsCAD, GstarCAD, ZWCAD e ARES Commander o botão CapSign (15) não está disponível, e os retângulos de conferência não são apagados ao fechar o formulário — apague-os à mão.
• Vários textos continuam em inglês no produto em português: os rótulos dos dois botões grandes do posicionador (Select reference objects, Select objects to move), o rótulo Block: e as mensagens do Cap Atributos, todo o Cap ATT-IN, o título Block replace report e as caixas de aviso das utilidades de blocos.
