Marcas e anotações

O que é uma "marca"

Uma marca é um bloco de atributos inserido junto a alguma coisa que você quer identificar em planta — o início de uma faixa, uma placa, um dispositivo, um ponto de interesse — ligado ao ponto de interesse por uma linha de chamada.

O bloco não tem desenho: ele é feito só de definições de atributo empilhadas. Quais atributos existem é o que o estilo de marca decide (aba Estilos), e o CapCad preenche os que reconhece:

Quando o ponto não cai em nenhuma estaca do eixo (ou não há eixo), INFO_EST e INFO_KM são gravados vazios e a marca é inserida assim mesmo, sem rotação.

O bloco e a linha de chamada vão para o layer do papel INFO do catálogo — o nome, a cor e o tipo de linha são os que o estilo ativo resolveu para esse papel, nunca um nome digitado.

Como o bloco é posicionado

Qual comando usar

CAPCAD_LABEL_INSERT, passo a passo

1. Se houver eixo definido, o comando avisa que você pode entrar com um ponto ou com uma extensão ao longo do eixo — e que, se escolher a extensão, ele pedirá o offset em seguida.
2. Ponto — sem eixo, o prompt é só Ponto:.
3. Ponto ou estaca — com eixo, clique um ponto ou digite um número. Digitado, o número é a extensão ao longo do eixo; o comando pergunta então Valor para offset: (positivo = esquerda, Enter = 0) e reenquadra a tela no ponto resultante, mantendo o zoom.
4. A marca é inserida.
5. Se o bloco do estilo ativo tiver o atributo INFO_ITEM, o comando pergunta Marca texto:. Deixando em branco, o valor XXX fica.
6. O laço recomeça. Esc encerra.

O botão Insert label (40) da aba Estilos roda exatamente este mesmo laço.

O formulário

As cinco abas são independentes: Inserir desenha, Corrigir recalcula, Estilos edita o acervo de estilos de marca, Utils mexe em atributos de qualquer bloco e Logradouros escreve nomes de rua.

A faixa no rodapé mostra sempre Active: <estilo> — o estilo de marca ativo deste desenho.

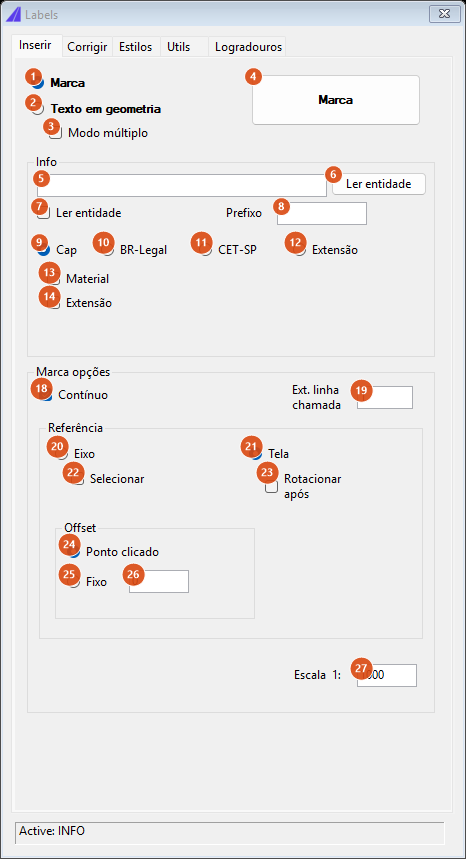

Aba Inserir — modo Marca

O estado inicial: modo Marca, referência Tela, offset pelo ponto clicado, escala 1:1000.

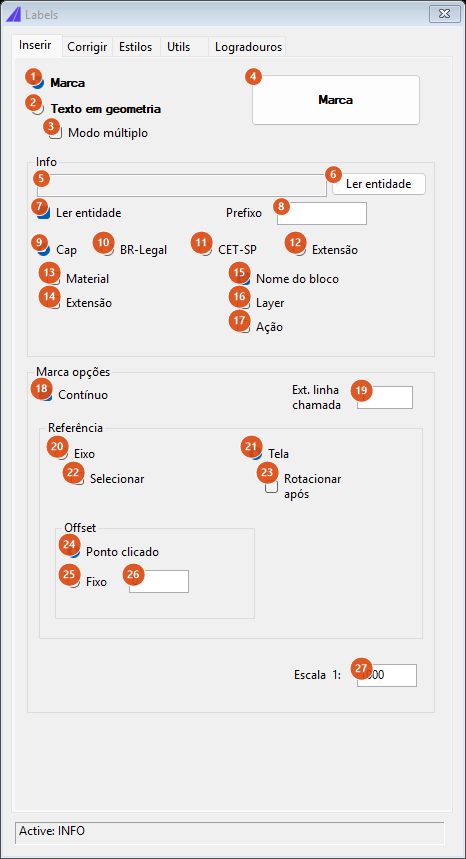

Lendo a informação da própria entidade

Com Ler entidade (7) ligado, o painel (15)–(17) aparece e o botão (4) passa a pedir uma entidade a cada volta do laço:

• Uma curva → a legenda é montada pelo estilo escolhido em (9)–(12) a partir do layer, do comprimento e da largura constante da polyline.
• Um bloco → a legenda é o nome da definição, o layer e a ação, conforme (15)–(17), separados por -.

No modo Eixo + Ler entidade, o ponto da marca é o pé da perpendicular do seu clique sobre o eixo, e o lado sai do próprio clique — não é preciso indicar nada mais. Com Eixo + Selecionar (sem Ler entidade), o comando pede um segundo clique, Lado..., só para saber de que lado a marca vai.

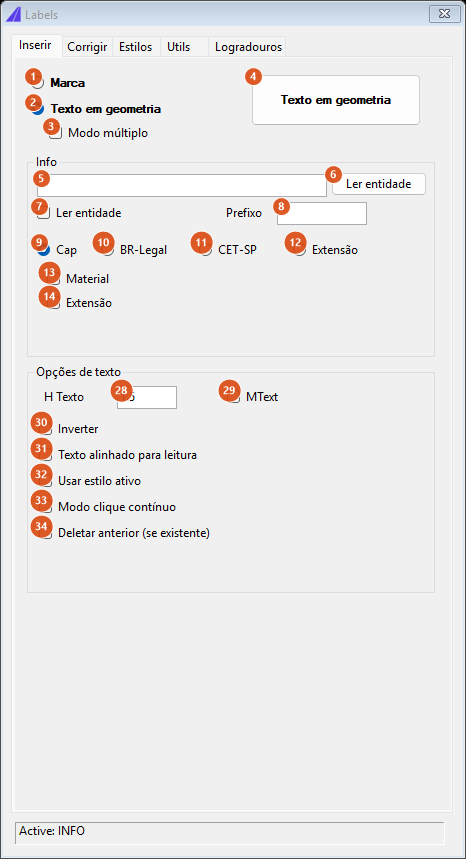

Aba Inserir — modo Texto em geometria

Aqui não há bloco nem chamada: o CapCad escreve um texto sobre a própria marca viária, girado com a tangente dela, deslocado H × 1,25 para o lado em que você clicou. O texto nasce no layer do papel FAIXAS_TEXT do catálogo, sob o nome que o estilo ativo der a esse papel.

Três caminhos, conforme (3) e (33):

Cada texto fica amarrado à geometria por um XData (capcad.geometryMark.entity) que guarda o identificador do texto na própria marca viária. É esse vínculo que permite a (34) apagar o texto antigo antes de escrever o novo.

Exceção LFO3/LBO. Um layer que só descreve tachas, sem código de faixa, é completado antes da leitura: amarelo vira LFO3, branco vira LBO. Sem isso, uma linha só de tachas sairia sem código nenhum.

Aba Corrigir

A aba tem um botão só, Corrigir (35) — CAPCAD_LABEL_CORRECT abre já nele.

O comando exige um eixo definido. Com eixo, ele esconde o formulário, pede uma seleção na tela e recalcula cada marca reconhecida:

1. Só entram blocos cujo nome esteja no acervo de estilos de marca (padrão + usuário + projeto) — o resto da seleção é ignorado.
2. Para cada marca, o CapCad procura a linha de chamada: uma polyline, num layer terminado em INFO, com uma das pontas junto à inserção do bloco.
3. Com chamada — a âncora é o primeiro vértice da chamada. Latitude/longitude, Norte/Este, X/Y e o lado são reescritos a partir dela, e INFO_EST recebe a estaca daquele ponto. INFO_KM não é tocado neste caminho.
4. Sem chamada — a própria inserção do bloco faz as vezes de âncora, e só latitude/longitude, INFO_EST e INFO_KM são reescritos: nem coordenadas projetadas, nem lado.
5. Marcas cujo ponto não encontra estaca no eixo são puladas e não entram na conta.

Ao fim, um resumo diz quantas marcas foram encontradas, quantas sem linha de chamada, quantas foram corrigidas e quantas já estavam certas.

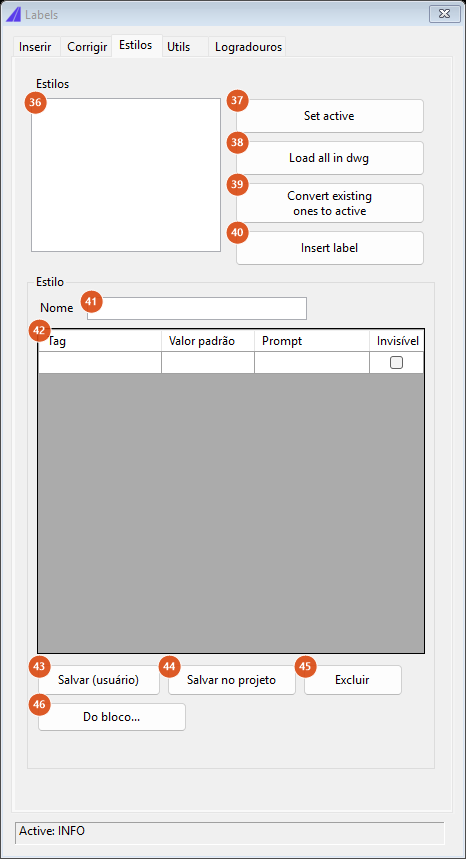

Aba Estilos

A lista aparece vazia fora do CAD: ela é montada quando o comando abre o formulário sobre um desenho.

O acervo em camadas

O acervo de estilos de marca é montado de três camadas, nesta ordem:

Um nome repetido numa camada mais alta sombreia o de baixo, sem mudar de lugar na lista: salvar um estilo de usuário chamado INFO faz a lista mostrar INFO — usuário, com os atributos que você definiu, e o INFO padrão volta sozinho se você excluir o seu. É por isso que a grade fica editável mesmo num estilo padrão: salvar é sempre "salvar uma cópia" (com outro nome) ou "sombrear" (com o mesmo nome).

Os estilos padrão são treze, e a escolha entre eles é a escolha de quais atributos a marca vai carregar:

A definição do bloco é construída na hora: os atributos visíveis empilhados de cima para baixo, altura 0,15 e espaçamento de dois terços da altura, os invisíveis parados na origem, todos com a posição travada dentro do bloco.

A situação especial DERSP

Com INFO_DERSP como estilo ativo, o botão Marca (4) muda de comportamento: em vez de um ponto, ele pede duas curvas. A legenda da primeira vai para INFO_INICIO prefixada de INÍCIO:, a da segunda para INFO_FIM prefixada de FIM:.

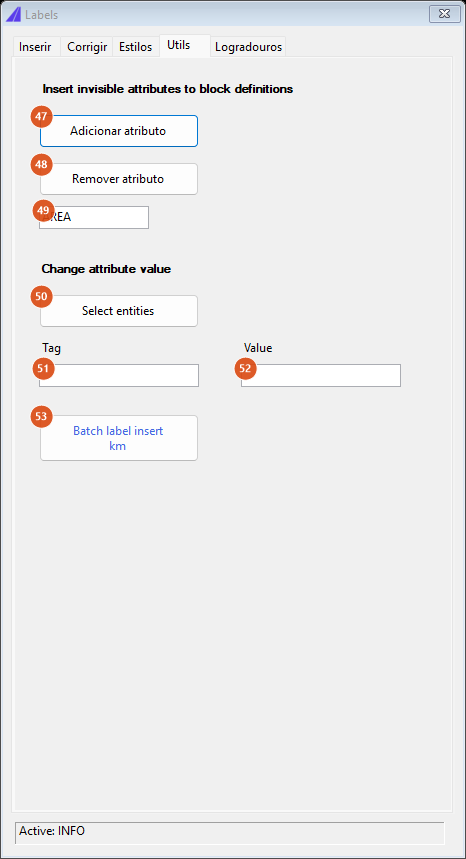

Aba Utils

Três ferramentas de atributo que valem para qualquer bloco do desenho, não só para marcas.

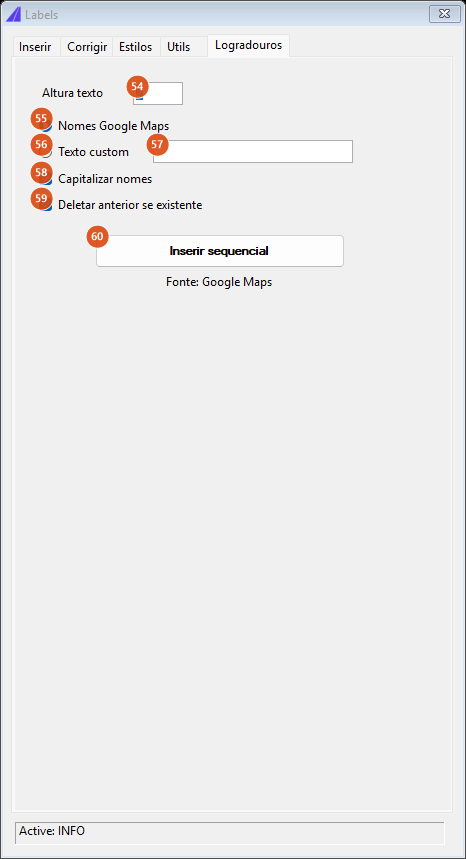

Aba Logradouros

Escreve nomes de rua sobre as vias — o complemento natural de uma importação OpenStreetMap, que traz a geometria das ruas sem os rótulos.

O laço é: escolha a geometria da rua, escolha o ponto do texto, o CapCad escreve. Esc em qualquer um dos dois prompts encerra. O texto sai girado com a tangente da rua e virado quando necessário para ficar legível, e fica amarrado à rua por um XData (capcad.geometryMark.address) — o vínculo de que (59) precisa.

O número da casa que o Google às vezes devolve no fim do nome (, 123) é removido.

Lembrado entre sessões

A aba Inserir inteira é lembrada nas suas preferências de usuário: modo, Modo múltiplo, Ler entidade e suas três caixas, o texto de Info, o Prefixo, o estilo de legenda, as caixas do DNIT, Contínuo, a extensão da chamada, a escala, a referência, Selecionar, Rotacionar após, o modo e o valor do offset e todas as sete opções de texto — 32 controles ao todo, gravados quando o formulário é fechado.

Não são lembrados: a aba em que o formulário abre (sempre Inserir, antes de o comando escolher a sua), os campos de Utils e de Logradouros, e a seleção da lista de estilos. O estilo ativo, esse não é preferência de usuário: ele é gravado dentro do desenho, então cada dwg tem o seu.

Notas

• Sem eixo, o formulário se tranca no modo Tela. Se, no momento em que o formulário for criado, não houver eixo carregado, Tela é forçado e Selecionar fica marcado e desabilitado. Definir um eixo depois não libera a caixa: é preciso fechar e reabrir o formulário.
• O lado (INFO_LADO) sai sempre do eixo do projeto e do ponto de inserção do bloco, não do ponto clicado nem da curva escolhida em Selecionar. Numa marca inserida em modo Tela, longe de qualquer eixo, o atributo fica em branco.
• Ação com uma curva sai colada na legenda. Lendo um bloco, as partes escolhidas em (15)–(17) são separadas por -; lendo uma curva, a ação é concatenada sem separador ao fim da legenda (LFO-2 AM 4X6IMP).
• A sigla de cor da legenda CONTRAN são as duas primeiras letras do nome da cor por extenso — vermelha produz VE, e não a sigla VM usada em outros lugares do CapCad.
• Modo múltiplo + Modo clique contínuo esconde o formulário para valer. Com as duas caixas marcadas, o formulário se esconde no início da execução e não volta ao fim — e rodar o comando de novo não o traz de volta, porque a janela continua aberta, apenas invisível. Deixe as duas juntas fora do caminho.
• No modo "clicar uma vez", Esc no prompt do ponto não cancela. O texto é escrito assim mesmo, no ponto em que você clicou a entidade.
• Com MText (29) marcado, Usar estilo ativo (32) não muda nada. O estilo CAPCAD_R60 só é aplicado ao texto simples; o MText sai sempre com o estilo corrente do desenho.
• Texto alinhado para leitura (31) anula Inverter (30). Quando o alinhamento de leitura está ligado, é ele quem decide o ângulo, e a inversão é ignorada.
• Eixo + Selecionar + Ler entidade sobre um bloco não insere nada. Um bloco não é curva; o comando encerra em silêncio. Combine Selecionar com entidades lineares.
• Rotacionar após roda depois do laço. O ROTATE é enfileirado no CAD, então com Contínuo ligado todas as rotações só começam quando você encerra o laço com Esc.
• A chamada é procurada por qualquer polyline em layer terminado em INFO. Se o desenho tiver outras polylines num layer com essa terminação passando junto à marca, a correção pode ancorar na linha errada. E a âncora é sempre o primeiro vértice da chamada, mesmo quando é ele que encosta no bloco.
• A conta de "corrigidas" conta atributos, não marcas. Nas marcas sem linha de chamada, estaca e km são dois atributos, então uma única marca pode somar dois na conta — e o resumo chega a anunciar mais marcas corrigidas do que marcas encontradas.
• O resumo da correção sai sempre em português, mesmo com a interface em inglês ou espanhol.
• Load all in dwg refaz as definições existentes. Um bloco de marca que você tenha personalizado à mão no desenho é apagado e reconstruído pelo acervo.
• A barra de título do formulário diz Labels nas três línguas; só o conteúdo é traduzido.
