| Comando | -CAPCAD_STYLE_MIGRATE (só a parte de layers; veja abaixo) |
| Atalho | nenhum |
| Ribbon | não há botão próprio — a migração é feita de dentro dos formulários |
| Categoria | Sinalização vertical |
Trocar o estilo de um projeto não muda sozinho as placas que já estão no desenho. Elas continuam nos layers antigos, com o conjunto de atributos do estilo antigo. Migrar é o passo que traz o desenho inteiro para o estilo corrente — e o CapCad separa isso em três operações, porque cada uma mexe numa coisa diferente e tem risco diferente.
As três etapas, nesta ordem
1. Layers — Estilos Explorer, botão Atualizar DWG.
Abra o Estilos Explorer (CAPCAD_STYLE_EDITOR), carregue o estilo de destino e
clique em Atualizar DWG. O botão grava o estilo, aplica-o ao desenho
(-CAPCAD_STYLE_SET) e roda a migração de layers (-CAPCAD_STYLE_MIGRATE),
nessa ordem. As entidades saem dos layers do estilo antigo e vão para os
equivalentes do estilo corrente, com as cores, linetypes e prefixos novos.
-CAPCAD_STYLE_MIGRATEsó reatribui layers. Ele não acrescenta às placas os atributos que o estilo novo passou a exigir — isso é a etapa 2.

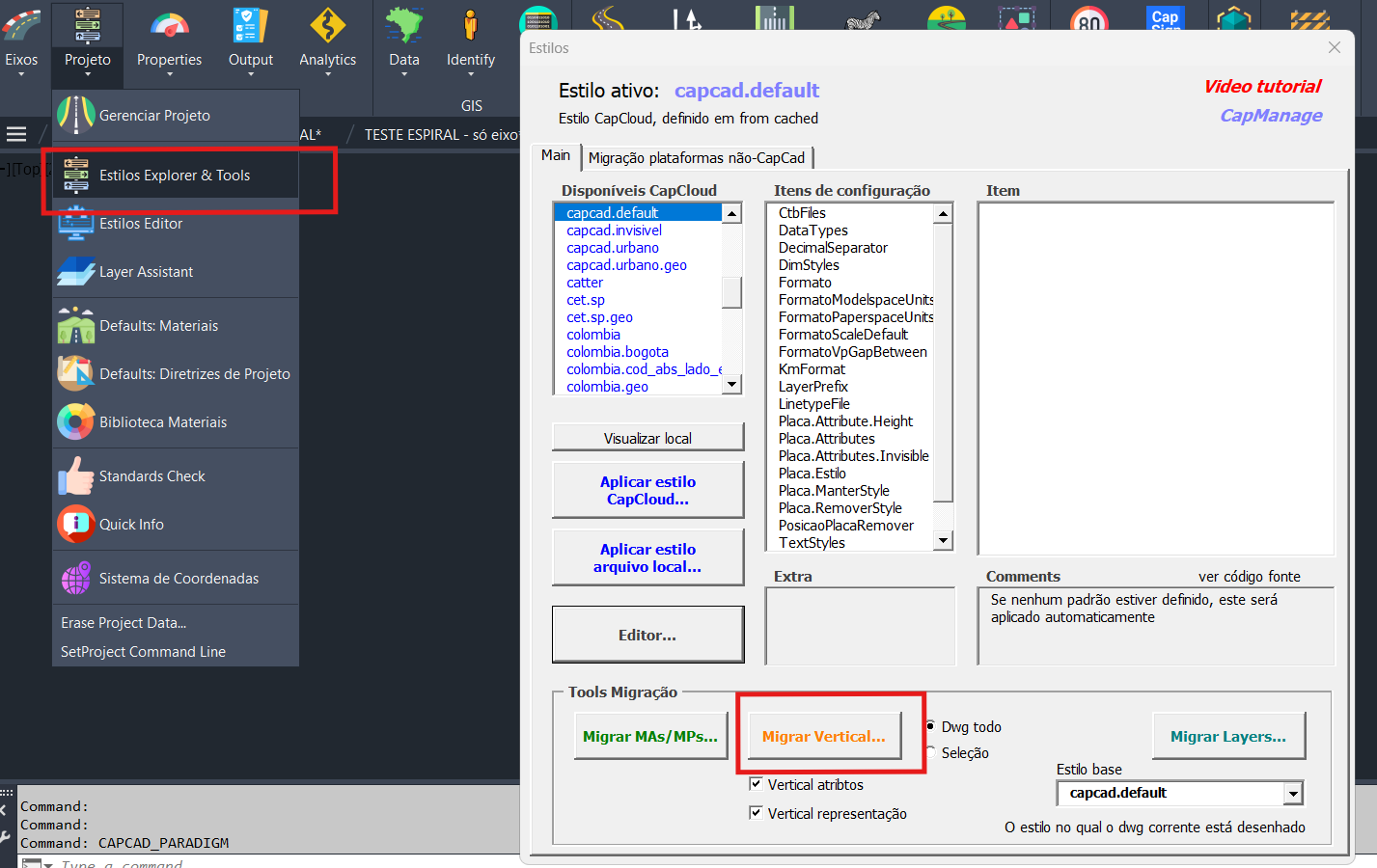

2. Atributos das placas — Migrar Vertical….
Abra os Relatórios, aba Tools, e chame a página Migração Seabra Sinc; nela,
o botão Migrar Vertical… troca os atributos de todas as placas do
desenho pelo conjunto Placa.Attributes do estilo ativo. Antes de rodar, ele
lista os atributos visíveis e invisíveis de destino e pede confirmação. Vale ler
o aviso inteiro:
- atributos de mesmo nome mantêm o valor;
- atributos que não existem no destino perdem o valor (o Corrige Vertical recupera depois os que forem dedutíveis);
- blocos de placa carregados mas não inseridos também são afetados;
- atributos formatados (velocidade, km, peso) não são tocados.
3. Valores — Corrige Vertical. Depois da migração, rode o Corrige Vertical para preencher os atributos novos: ele escreve em atributos que já existem no bloco, então só funciona depois que a etapa 2 os criou. Marque as opções de área se as dimensões vieram vazias.
Notas
- A ordem importa. Corrige Vertical antes da etapa 2 não tem onde escrever: a tag ausente é simplesmente ignorada, sem aviso.
- Faça isso num dwg salvo. A etapa 2 percorre o desenho inteiro, inclusive definições de bloco não inseridas, e não tem desfazer parcial.
- Fora do perfil Brasil, a etapa 2 usa os nomes de tag brasileiros: num
projeto cujo estilo usa as tags
SIGN_*a correspondência não é feita. Confira o resultado antes de salvar. - Os prints do Estilos Explorer estão em Estilos Explorer; esta página não repete o formulário.
Também
- Estilos — o que um estilo define e como ele é escolhido.
- Corrige Vertical — a etapa 3 em detalhe.
- Layers — a gramática dos nomes de layer que a etapa 1 aplica.
