Pontos de entrada e modos

CAPCAD — trazer o ribbon de volta

É o comando de socorro: quando a aba CapCad some do ribbon, digite CAPCAD na linha de comando.

O que ele faz, nesta ordem:

1. Executa RIBBON, que reexibe a faixa de opções do próprio CAD caso ela esteja escondida.
2. Escolhe o arquivo de menu conforme o idioma do produto: capcad-br.cuix no Brasil, capcad-la.cuix em espanhol, capcad.cuix nos demais casos.
3. Procura esse arquivo na pasta de instalação do CapCad e o carrega com CUILOAD.
4. Se o arquivo não estiver lá, escreve na linha de comando <nome>.cuix not found in <pasta> e não carrega nada.

Não é preciso reiniciar o CAD, e o comando não tem botão de ribbon — pela razão óbvia de que o ribbon é justamente o que está faltando quando você precisa dele.

Três coisas a saber:

• Ele não descarrega o menu anterior. O CUILOAD é feito por cima do que já estiver carregado. Se o grupo de menus do CapCad ainda estiver na sessão, o resultado pode ser duas abas CapCad no ribbon. Nesse caso, use CUIUNLOAD para tirar o grupo repetido, ou reinicie o CAD.
• Só três arquivos de menu são alcançáveis por aqui. O capcad-uk.cuix e o capcad-aero.cuix também são distribuídos, mas o comando decide pelo idioma, não pelo país: um perfil do Reino Unido recarrega o menu genérico em inglês. Para voltar ao ribbon do seu país, troque o perfil em Perfis de país, que recarrega o menu correto.
• O ribbon certo também volta sozinho no próximo início do CAD depois de uma troca de perfil, porque a ativação reescreve o arquivo de carregamento automático.

Veja também o Guia de resolução de problemas, item 9.

CAPCAD_BETA — a chave de diagnóstico

CAPCAD_BETA é uma chave de sessão de diagnóstico, não um recurso de projeto. Ela alterna um modo de sessão que o suporte do CapCad pode pedir para mudar.

Cada execução do comando inverte o estado, que vale só para a sessão do CAD: fechar e reabrir volta ao padrão.

Inverter a chave não muda nada na execução dos comandos. A chave continua no produto porque é o caminho de diagnóstico usado no suporte, e porque o registro do modo entra no relatório de erro e no CAPCAD_DIAGNOSE.

Para quem é: para o suporte do CapCad e para uma sessão de diagnóstico conduzida por ele. Não é um modo de trabalho, não muda resultado de desenho e não deve fazer parte da rotina de ninguém.

Dois comandos vizinhos:

• CAPDEV_MIGRATION_STATUS abre, numa janela de texto, uma listagem de diagnóstico dos comandos, para o suporte. Ele não inverte a chave.
• CAPCAD_LEGACY não é um comando: digitá-lo devolve comando desconhecido. O nome que funciona é CAPCAD_BETA.

O botão do ribbon é o pequeno, sem rótulo, dentro do botão dividido Sistema; a dica de ferramenta diz CapCad Beta no menu brasileiro e CapCad Legacy no menu em inglês.

CAPCAD_DISENAL — carregar o Diseñal

O Diseñal é o aplicativo de sinalização da CONASET chilena, distribuído por terceiros. CAPCAD_DISENAL carrega esse aplicativo dentro do CAD em execução e chama o comando DISENAL dele.

Como o comando resolve qual arquivo carregar:

1. Lê a versão do CAD (ACADVER) e a converte no ano de lançamento.
2. Converte o ano numa faixa de versões, que é o sufixo usado nos arquivos do Diseñal: 2010_2012, 2013_2014, 2015_2016, 2017_2018, 2019_2020 e 2021_2022. Qualquer CAD de 2021 em diante cai na última faixa.
3. Procura na pasta de instalação do CapCad o arquivo do Diseñal daquela faixa; não achando, aceita qualquer arquivo do Diseñal que encontre ali.
4. Achando, carrega esse arquivo no CAD e executa o comando DISENAL.

Se nada for encontrado, aparece a mensagem Diseñal not properly installed or in an unsupported location, com o nome procurado. Responder “Não” abre a página do manual da CONASET no navegador; responder “Sim” apenas fecha a caixa. A lógica é essa mesmo — o “Sim” confirma que você já sabe do assunto e não quer o site.

Notas:

• O botão só existe no ribbon da América Latina (painel Señalización Vertical, botão dividido CapSign). No ribbon brasileiro e no genérico ele não aparece; o comando continua digitável.
• As mensagens saem em inglês, mesmo no produto em português.
• O CapCad não distribui o Diseñal. Ele precisa estar instalado na mesma pasta do CapCad.

Outras portas para formulários que já existem

Os quatro comandos a seguir não têm formulário próprio: eles abrem um formulário já documentado noutra página, com a aba, a categoria ou a geometria certa já escolhida. Existem porque essa escolha é o trabalho — não faz sentido pedir ao usuário que abra o formulário e depois procure a aba.

Em todos os casos o formulário é único por sessão: se ele já estiver aberto, o comando apenas muda a aba (ou a categoria) e traz a janela para a frente, preservando o que estava preenchido.

CAPCAD_ANALYTICS_SIGN_POST_HEIGHT — altura de suportes

Abre o Gerenciar sinalização vertical direto na aba Altura suportes, e faz uma coisa a mais que o CAPCAD_SIGN_MANAGE não faz: carrega o terreno antes de abrir. Se o desenho tiver uma superfície apontada na sua configuração (um arquivo LandXML), ela é lida e fica disponível para o cálculo de cravação e vão livre. Abrindo pelo CAPCAD_SIGN_MANAGE e mudando de aba à mão, a superfície não é carregada.

É o único dos quatro que também roda no BricsCAD, no GstarCAD e no ZWCAD.

CAPCAD_DEVICE_TRAFFIC_LIGHT — biblioteca de semafórica

Abre a Dwg Library com a categoria SEMAFÓRICA já selecionada, para inserir semáforos, colunas e braços projetados sem passar pela lista de categorias.

A pré-seleção é feita por nome exato de categoria, e as categorias são as pastas da biblioteca de blocos. Como o nome procurado é SEMAFÓRICA, ela só acontece nas bibliotecas em português: numa biblioteca de outro país o comando abre o formulário sem pré-selecionar nada.

CAPCAD_MARKING_AREA_ASSISTANT — Assistente Zebrinha

Este é o único dos quatro que decide alguma coisa. Você seleciona a geometria primeiro e o comando escolhe qual dos formulários de zebrado abrir, entregando a ele as pernas já identificadas.

As regras, exatamente como o comando as aplica:

Detalhes que mudam o resultado:

• A contagem é de vértices, não de segmentos. Uma polyline aberta com quatro ou mais vértices — mesmo que ela pareça duas pernas de um zebrado — cai na regra do “qualquer outra forma” e é tratada como área. Para o zebrado de 2 fluxos, selecione as duas linhas separadamente, ou desenhe a referência com exatamente três vértices.
• Antes de contar, a entidade é normalizada para o sentido anti-horário, de modo que a ordem dos vértices não depende de como você a desenhou.
• Com duas entidades, as duas precisam ser abertas. Se uma delas for fechada, o assistente recusa — mesmo sendo duas.
• Quando a seleção são duas linhas que não compartilham uma extremidade, o zebrado de 2 fluxos ainda é aberto, com o aviso de que a ordem dos vértices será usada como referência no lugar do vértice comum.
• A recusa é uma caixa de OK. Nenhuma página de regras é aberta; leia as páginas dos zebrados citadas acima.
• Uma entidade fechada de 4 vértices sempre vira 3 fluxos, nunca área. Para zebrar o interior de um quadrilátero fechado, use o Área zebrada diretamente.

CAPCAD_3D_SIGN_CHECK — a aba 3D da validação de placa

Abre o formulário Validar e Publicar Placa — o mesmo do CAPCAD_SIGN_FILL, descrito em Corrigir sinalização vertical — já na aba 3D. Esta aba trata do desenho de placa em três dimensões: converter uma placa desenhada com hachuras num sólido, gravá-la na pasta de placas do projeto e abrir exemplos.

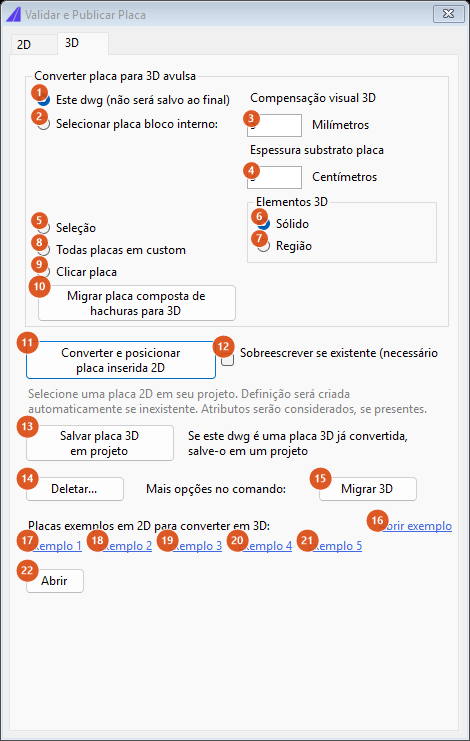

A aba 3D. A aba 2D pertence ao CAPCAD_SIGN_FILL e é descrita na página de correção da sinalização vertical.

Converter placa para 3D avulsa

Salvar e exemplos

Os exemplos são baixados do servidor CapCad na primeira vez e reaproveitados depois; sem conexão, o botão avisa que não foi possível baixar.

Ao clicar em 10, 11 ou 14, aparece um aviso: a conversão não está disponível nesta versão. Para o assistente 3D do projeto (blocos, defensas e sinalização horizontal em 3D), veja Assistente 3D.

Notas

• CAPCAD não é o comando que instala o CapCad. Ele só recarrega o menu. A instalação e o primeiro uso estão em Introdução.
• Trocar de país é outro comando. CAPCAD_COUNTRY_STANDARDS troca normas, layers, biblioteca, idioma e ribbon de uma vez; está descrito em Perfis de país.
• No ARES Commander seis destes comandos respondem “…is not yet available in ARES (coming soon)”. CAPCAD_ANALYTICS_SIGN_POST_HEIGHT é a exceção: ele é real ali, e também no BricsCAD, no GstarCAD e no ZWCAD.
• Nenhum destes comandos tem atalho de teclado. Os atalhos que existem apontam para os comandos que fazem o trabalho: VA para a validação de placa, DF para as Faixas CONTRAN, Z1/Z3/ZL para os zebrados.

Veja também

• Perfis de país — o comando que troca norma, layers, biblioteca e ribbon.
• Introdução — o ribbon, a instalação e os atalhos.
• Guia de resolução de problemas — o que fazer quando o ribbon some.
• Comandos de linha de comando — as versões com hífen, para script.
